- резьбовое присоединение M 30 x 1.
- на батарейках
- белый

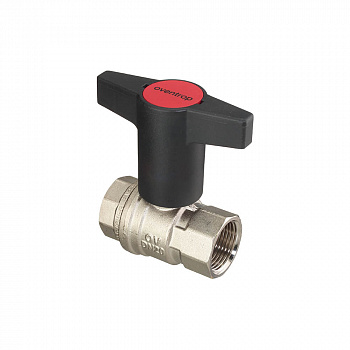

Шаровые краны „Optibal“, PN 16 из латуни, никелированный, полнопроходные рукоятка пластмассовая, удлиненная (антрацит) с красной крышкой для маркировки трубопровода.
С обеих сторон внутренняя резьба.
Область применения: трубопроводная арматура для жидкостей. Макс. рабочее давление p: 16 бар (PN 16), для холодной воды 20 бар, для воздуха и других неопасных газов 10 бар. Не для сжиженных газов группы 1 в соответствии с 2014/68/EU. Рабочая температура t: от –10 °C до 100 °C. Внимание: необходимо обеспечить защиту от замерзания, чтобы не повредить трубопроводы и арматуру. Шарик латунный, хромированный, уплотнение шарика - политетрафторэтилен (PTFE), уплотнительное кольцо - фторкаучук. Преимущества: – полнопроходные – широкий спектр применения – любые типы маховиков и рукояток – простая изоляция моделей с пластмассовой удлиненной рукояткой – выдерживают высокое давление благодаря специальной конструкции – хромированная поверхность шарика.

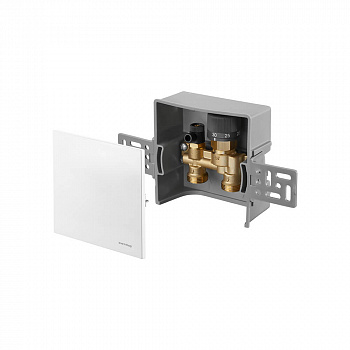

Unibox RTL регулирование температуры обратного потока
с предварительно установленным вентилем и термостатом "RTL"
Монтажный комплект, состоит из:
- монтажный короб с термостатическим клапаном
- встроенный регулятор температуры обратного потока
- клапан для сброса воздуха или слива воды
- глухая крышка
- вентильная часть с отводами 3/4 НР евроконус для фитингов с зажимным кольцом Oventrop
Для комбинированного использования в системах отопления с радиаторным режимом
Панель: белый пластик
Монтажная глубина: 57 мм
Макс. Рабочее давление: 10 бар (PN 10)
Рабочая температура: от 2 °C до 100 °C
Диапазон настройки: 20-40 ° C (Температура Обратного Потока)

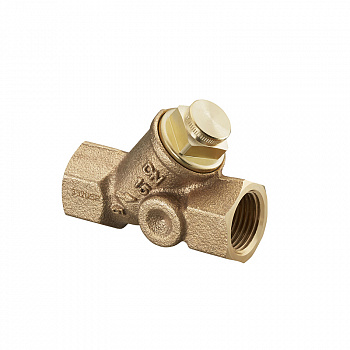

Обратные клапаны с внутренней резьбой, PN 25 бронза, латунь с уплотнением из фторкаучука.
Обратные клапаны для монтажа в горизонтальном и вертикальном положении. Корпус из бронзы, внутренние части из латуни. Клапан пружинный. Подъемное давление клапана 40 мбар (~400 мм вод. ст.). Для обратных клапанов DN 10 – DN 20 подходят присоединительные наборы со стяжным кольцом № арт. 10271.. стр. 310. Область применения: системы отопления, охлаждения и промышленные системы с закрытым контуром, для работы с неагрессивным, безопасным тепло-/холодоносителем (напр., вода или водогликолевые смеси по VDI 2035/ÖNORM 5195). Может использоваться для минеральных масел, котельного топлива и масла для гидросистем, топлива, воздуха. (При применении этих сред рабочая температура может быть ограничена действующими нормами и правилами. Не подходят для сжиженных газов группы 1 по нормам 2014/68/EU). Макс. рабочее давление p: 25 бар (PN 25) [6 бар (PN 6) для воздуха] рабочая температура t: от 0 °C до 100°C [от –10 °C до 120 °C для воды]
Материал: Messing
Поверхность: хромированная
kvs: 1.7
Максимальное рабочее давление: 10 bar
Максимальная рабочая температура: 120 °C

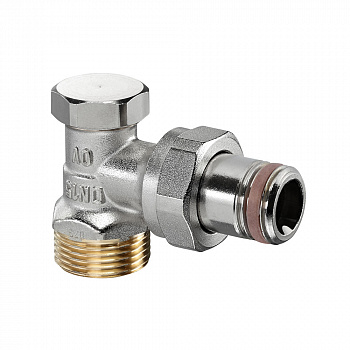

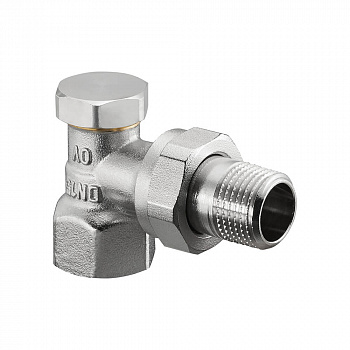

Combi 2“ Предварительная настройка, отключение, латунь, внутренняя резьба EN 10226-1.
Область применения: двухтрубные системы отопления и охлаждения с закрытым контуром, для работы с неагрессивным, безопасным тепло-/холодоносителем (напр., вода или водогликолевые смеси по VDI 2035/ ÖNORM 5195). Макс рабочее давление p: 10 бар (PN 10) Рабочая температура t: 2 °C до 120 °C (кратковременно до 130 °C) Строительные размеры по DIN 3842. (кроме 1091072 и 1091172). Все вентили могут монтироваться с медной трубой. Вентили Ду 15 могут также монтироваться с металлопластиковой трубой Oventrop „Copipe“. Присоединительные наборы со стяжным кольцом стр. 156 , упорные гильзы стр. 159 . Резьбовые соединения арт. № 1091072, 1091172, 1091052 и 1091152 оснащены резьбовыми втулками с самоуплотнением.
- Технический паспорт продукта, pdf
- Инструкция, (pdf, 1MB)

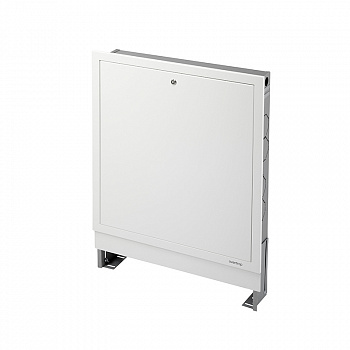

Встраиваемый монтажный шкаф, оцинкованная сталь, рама и дверца белые, лакированные выдвижная фасадная рама и основание (с изменяемыми размерами)
- Глубина: 115–180 мм
- Высота: 760–885 мм
При использовании теплосчетчиков необходимо принимать во внимание суммарную длину гребенки с дополнительными элементами.

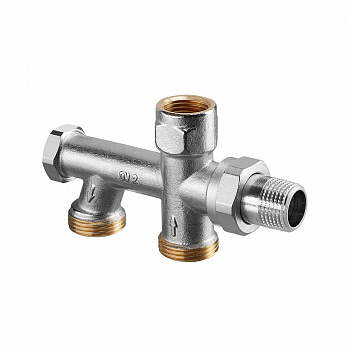

„Duo“ Присоединительная насадка для двухтрубных систем с функцией отключения и настройки.
Межтрубное расстояние 50 мм.
„Multidis SF“ Распределительная гребенка из нержавеющей стали для панельного отопления и охлаждения со встроенными ротаметрами 0-5 л/мин.
на подающей балке с плоским уплотнением,
с вентильными вставками M 30 x 1,5
для термостатического и электронного регулирования
Материал: Messing
Максимальное рабочее давление: 10 bar
Максимальная рабочая температура: 110 °C

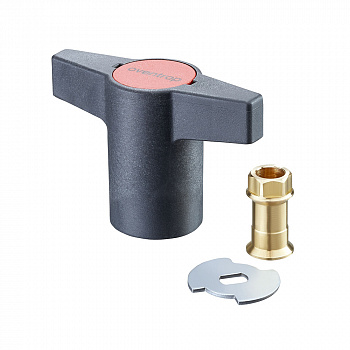

Пластмассовая рукоятка для замены (антрацит) с красной крышкой для маркировки трубопровода.
Для замены на латунных шаровых кранах „Optibal“ рычажных рукояток или металлических рукояток "бабочка" на пластмассовые рукоятки (кроме 10787 .. ). Рукоятка позволяет выполнить теплоизоляцию шарового крана.
„Multidis SF“ Распределительная гребенка из нержавеющей стали для панельного отопления и охлаждения со встроенными ротаметрами 0-5 л/мин.
на подающей балке с плоским уплотнением,
с вентильными вставками M 30 x 1,5
для термостатического и электронного регулирования
„Multidis SF“ Распределительная гребенка из нержавеющей стали для панельного отопления и охлаждения со встроенными ротаметрами 0-5 л/мин.
на подающей балке с плоским уплотнением,
с вентильными вставками M 30 x 1,5
для термостатического и электронного регулирования
Материал: Messing
Поверхность: хромированная
kvs: 22
Максимальное рабочее давление: 20 bar
Минимальная рабочая температура: -10 °C
Максимальная рабочая температура: 100 °C
Материал: Messing
Поверхность: хромированная
kvs: 22
Максимальное рабочее давление: 20 bar
Минимальная рабочая температура: -10 °C
Максимальная рабочая температура: 100 °C
