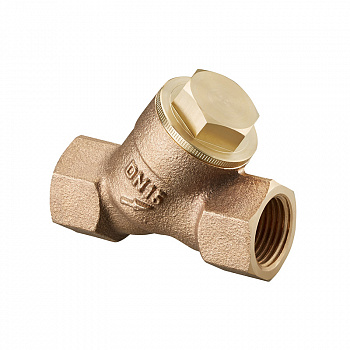

Сетчатый фильтр бронза, сетчатый патрон из нержавеющей стали, для защиты термостатического смесителя от засорения.
Для установки в циркуляционных системах водоснабжения имеют сертификат WRAS.
С одинарным сетчатым патроном, 600 μм
Термостатический вентиль "AV 9"
для ручной гидравлической увязки
Применение в двухтрубных системах центрального отопления с принудительной циркуляцией.
С внешней считываемой, бесступенчатой настройкой.
Выставление преднастройки в системе под давлением возможно с помощью специального инструмента или гаечного ключа SW 13. Замена вставки вентиля возможно без опорожнения системы.
Латунная арматура, с никелированным корпусом, шпиндель из нержавеющей стали. Для резьбового или компрессионного соединения. Проверено и одобрено в соответствии с EN 215.
Все термостатические вентили "AV 9" имеют белый защитный колпачок с 3 торцевыми поперечинами.
Резьбовое соединение: M 30 x 1.5
Шаровые краны „Optibal“, PN 16 из латуни, никелированный, полнопроходные рукоятка пластмассовая, удлиненная (антрацит) с красной крышкой для маркировки трубопровода.
С обеих сторон внутренняя резьба.
Область применения: трубопроводная арматура для жидкостей. Макс. рабочее давление p: 16 бар (PN 16), для холодной воды 20 бар, для воздуха и других неопасных газов 10 бар. Не для сжиженных газов группы 1 в соответствии с 2014/68/EU. Рабочая температура t: от –10 °C до 100 °C. Внимание: необходимо обеспечить защиту от замерзания, чтобы не повредить трубопроводы и арматуру. Шарик латунный, хромированный, уплотнение шарика - политетрафторэтилен (PTFE), уплотнительное кольцо - фторкаучук. Преимущества: – полнопроходные – широкий спектр применения – любые типы маховиков и рукояток – простая изоляция моделей с пластмассовой удлиненной рукояткой – выдерживают высокое давление благодаря специальной конструкции – хромированная поверхность шарика.
- Технический паспорт продукта, pdf
- Инструкция, (pdf, 1MB)
„Multidis SF“ Распределительная гребенка из нержавеющей стали для панельного отопления и охлаждения со встроенными ротаметрами 0-5 л/мин.
на подающей балке с плоским уплотнением,
с вентильными вставками M 30 x 1,5
для термостатического и электронного регулирования
Пластмассовая рукоятка для замены (антрацит) с красной крышкой для маркировки трубопровода.
Для замены на латунных шаровых кранах „Optibal“ рычажных рукояток или металлических рукояток "бабочка" на пластмассовые рукоятки (кроме 10787 .. ). Рукоятка позволяет выполнить теплоизоляцию шарового крана.
Поверхность: хромированная
kvs: 1.2
Максимальный перепад давления: 1 bar
Максимальное рабочее давление: 10 bar
Максимальная рабочая температура: 120 °C
Шаровые краны „Optibal“, PN 16 из латуни, никелированный, полнопроходные рукоятка пластмассовая, удлиненная (антрацит) с красной крышкой для маркировки трубопровода.
С обеих сторон внутренняя резьба.
Область применения: трубопроводная арматура для жидкостей. Макс. рабочее давление p: 16 бар (PN 16), для холодной воды 20 бар, для воздуха и других неопасных газов 10 бар. Не для сжиженных газов группы 1 в соответствии с 2014/68/EU. Рабочая температура t: от –10 °C до 100 °C. Внимание: необходимо обеспечить защиту от замерзания, чтобы не повредить трубопроводы и арматуру. Шарик латунный, хромированный, уплотнение шарика - политетрафторэтилен (PTFE), уплотнительное кольцо - фторкаучук. Преимущества: – полнопроходные – широкий спектр применения – любые типы маховиков и рукояток – простая изоляция моделей с пластмассовой удлиненной рукояткой – выдерживают высокое давление благодаря специальной конструкции – хромированная поверхность шарика.
Материал: Messing
Поверхность: хромированная
kvs: 22
Максимальное рабочее давление: 16 bar
Минимальная рабочая температура: -10 °C
Максимальная рабочая температура: 100 °C
Поверхность: хромированная
kvs: 1.2
Максимальный перепад давления: 1 bar
Максимальное рабочее давление: 10 bar
Максимальная рабочая температура: 120 °C
со встр. жидк. чувств. эл-том. Может быть заблокирован на инд. значении с пом. скрытого ограничителя, с мемо-шайбой, с защитой от замерзания. С выпуклой отметкой для слабовидящих
Для вентилей с резьбой M30 x 1.5, а также д ля встроен.вент. гарнитур с резьбой M30 x 1.5
диапазон настройки: 7 - 28 °C шкала: 0 * 1 - 5, с нулевой отметкой
Материал: Messing
Поверхность: хромированная
kvs: 22
Максимальное рабочее давление: 16 bar
Минимальная рабочая температура: -10 °C
Максимальная рабочая температура: 100 °C
- Технический паспорт продукта, pdf
Поверхность: хромированная
Максимальное рабочее давление: 16 bar
Минимальная рабочая температура: -10 °C
Максимальная рабочая температура: 100 °C
со встр. жидк. чувств. эл-том. Может быть заблокирован на инд. значении с пом. скрытого ограничителя, с мемо-шайбой, с защитой от замерзания. С выпуклой отметкой для слабовидящих
Для вентилей с резьбой M30 x 1.5, а также д ля встроен.вент. гарнитур с резьбой M30 x 1.5
диапазон настройки: 7 - 28 °C шкала: 0 * 1 - 5, с нулевой отметкой
Максимальная рабочая температура: 120 °C
„Aktor T 2P“ термоэлектрические приводы (2-позиционные) резьбовое соединение M 30 x 1,5
Термоэлектрические приводы Oventrop устанавливаются в системах отопления, вентиляции и кондиционирования.
Приводы применяются для регулирования температуры помещения напр., со стандартными отопительными приборами, отопительными приборами со встроенной вентильной гарнитурой, с гребенками для напольного отопления, потолочными панелями отопления/охлаждения и фанкойлами в комбинации с двухпозиционными комнатными термостатами. Также могут применяться в бивалентных системах отопления.
Для регулирования температуры в помещениях и зонального регулирования. Присоединительный кабель 1 м. С функцией First-Open (кроме нормально открытых приводов) и указателем хода штока. Простой монтаж с помощью вентильного адаптера.
Монтаж привода допускается в любом положении. На приводы, оснащенные вспомогательным выключателем, ко встроенному, свободному от потенциала контакту можно напр., напрямую подключить насос. Термоэлектрические приводы своей конструкцией уже защищены от скачков напряжения. Поэтому варистор не требуется. # Сертификат NRTL согласно перечню UL. Может применяться только в разрешенных странах за пределами EU.
„Multidis SF“ Распределительная гребенка из нержавеющей стали для панельного отопления и охлаждения со встроенными ротаметрами 0-5 л/мин.
на подающей балке с плоским уплотнением,
с вентильными вставками M 30 x 1,5
для термостатического и электронного регулирования
